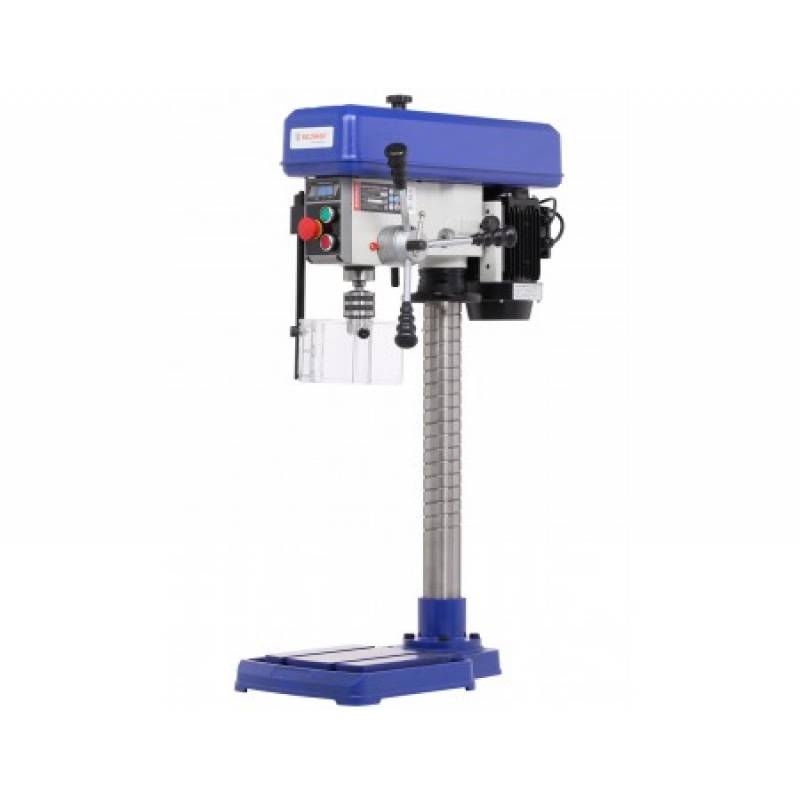

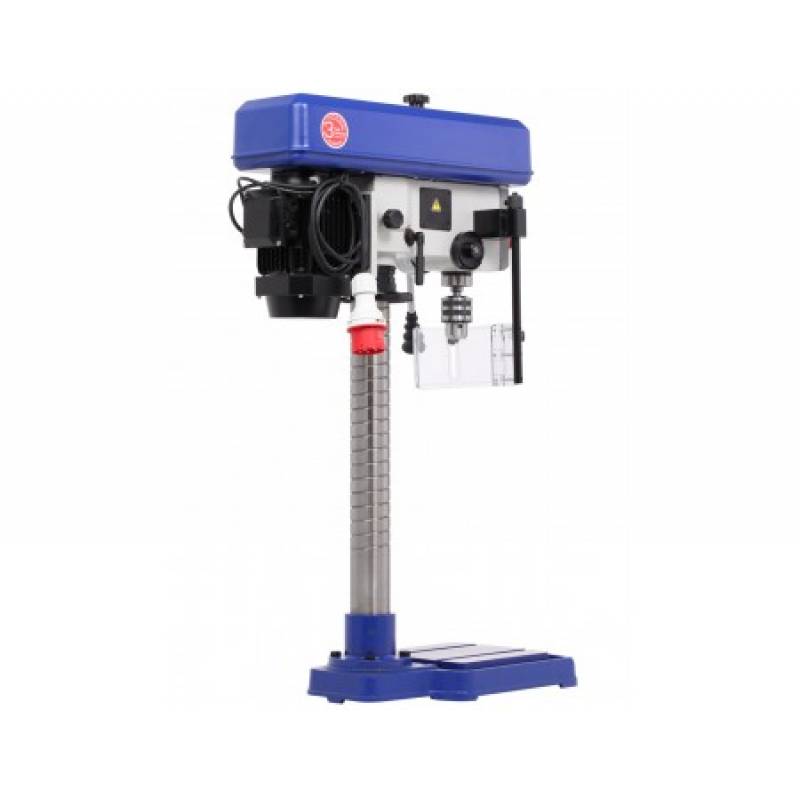

Станок cверлильно-резьбонарезной вертикальный BELMASH MDTP410-16/400 (S250A)

Станок BELMASH MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

Особенности
Работа с мягкими, твердыми металлами и древесиной
Регулировка по высоте положения сверлильной головки
Основание, корпус головки и опорный маховик выполнены из чугуна
Пазы для установки тисков
Кнопка аварийного отключения
Компактные размеры
Конструкция

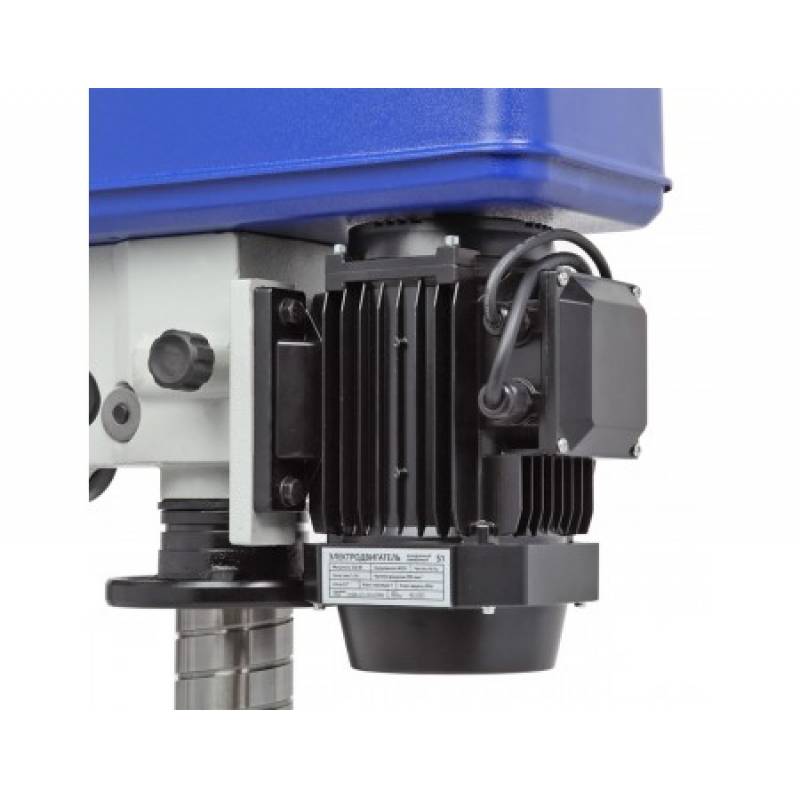

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.

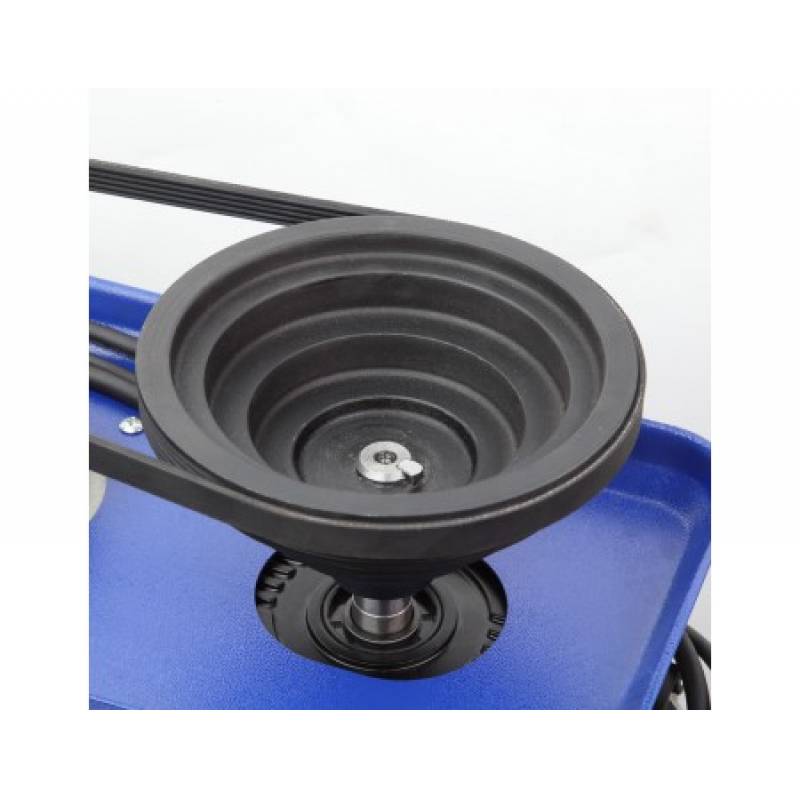

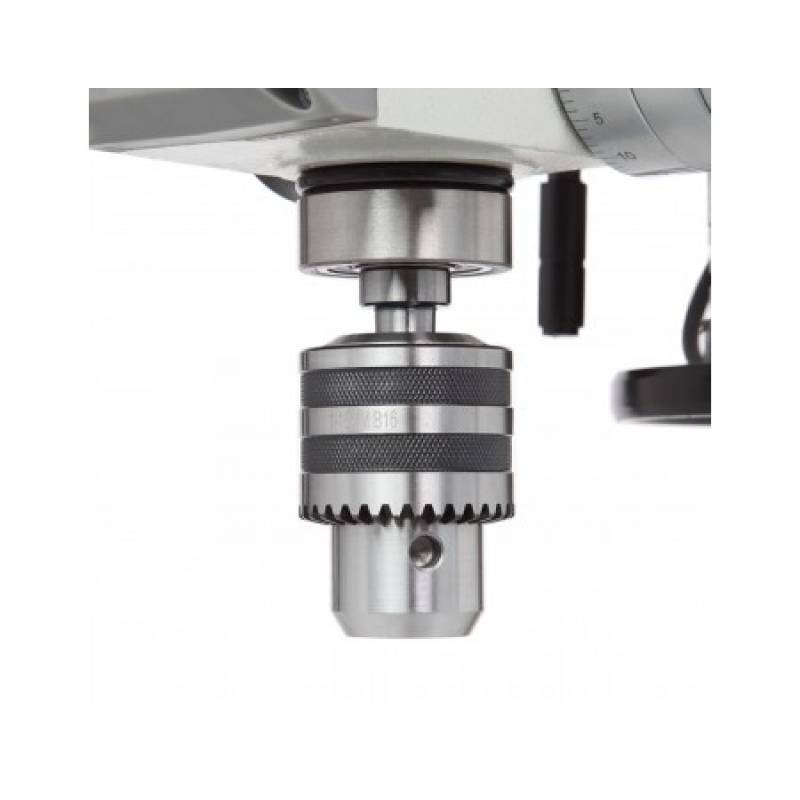

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

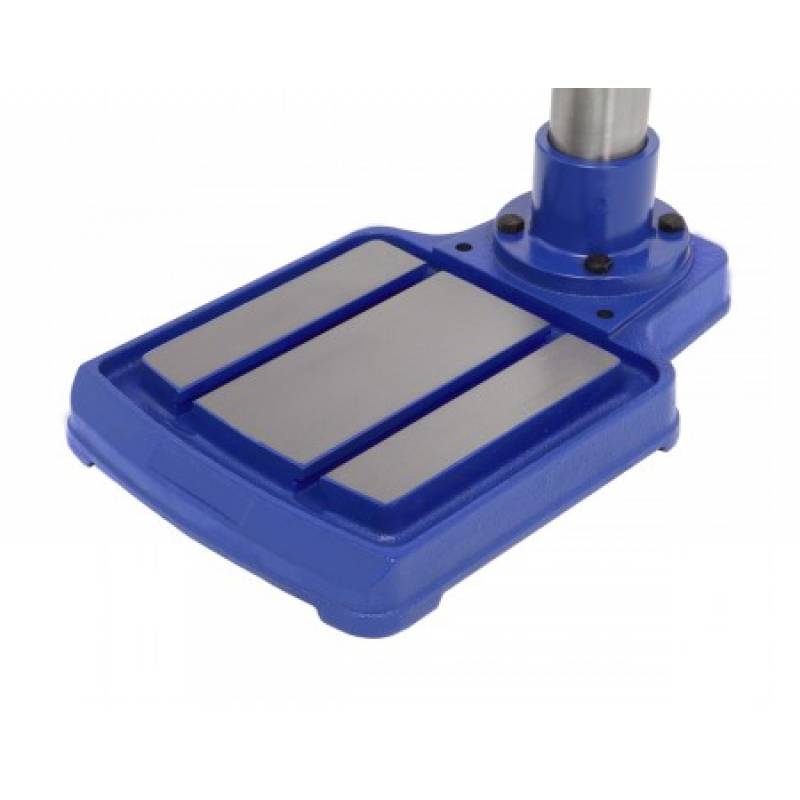

Основание станка чугунное. Оно в данной модели является и рабочим столом, габаритные размеры - 310×490 мм, рабочая поверхность - 237×240 мм. На нем предусмотрены два Т-образных паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).

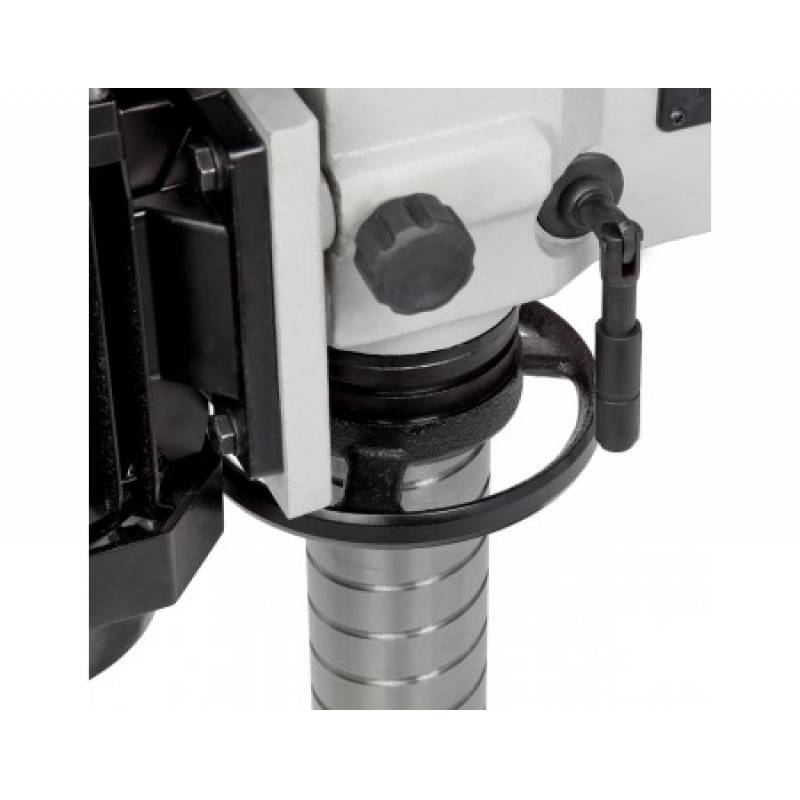

Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5,5 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 82 мм.

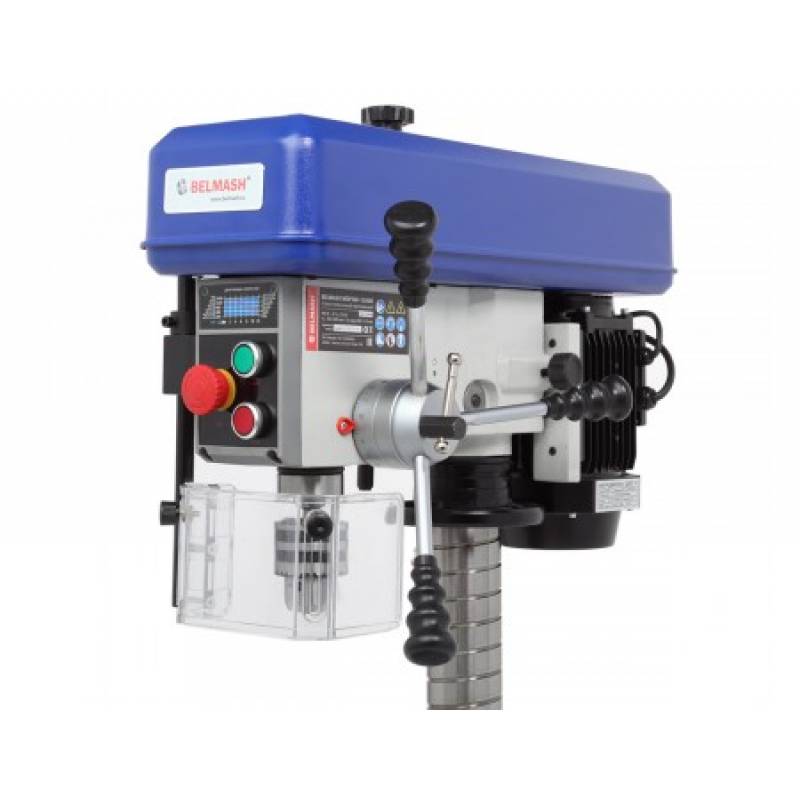

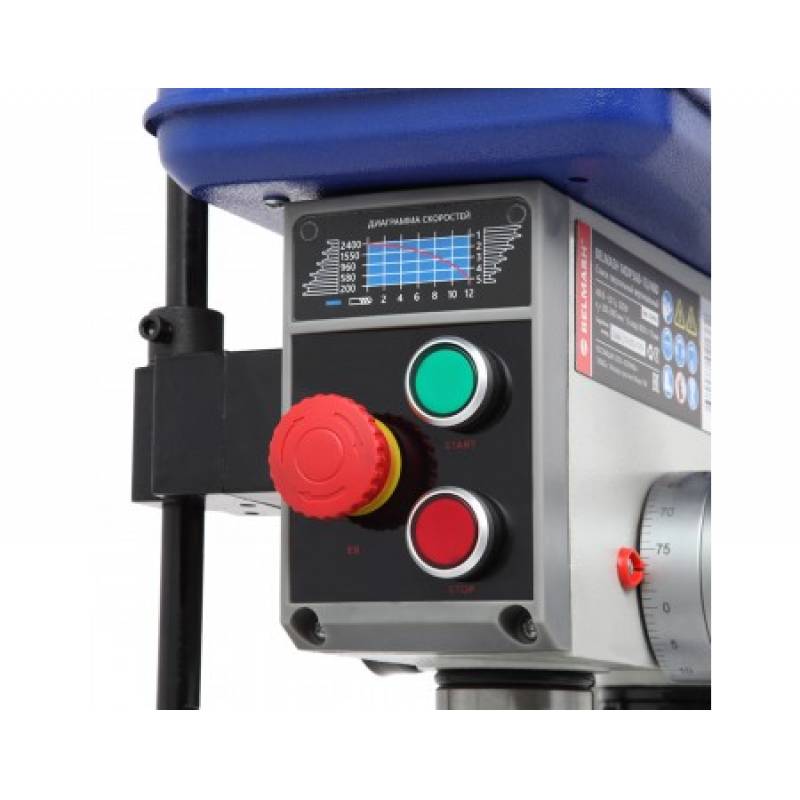

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.

Характеристика
Напряжение питающей сети:400 В
Тип электродвигателя:Асинхронный
Потребляемая мощность:750 Вт
Количество скоростей шпинделя:5
Максимальное расстояние между шпинделем и основанием:650 мм
Тип ремня:Поликлиновой 5PJ450
Тип передачи:Ременная
Посадка патрона:В16
Конус шпинделя:KM2
Тип патрона:Ключевой
Ход пиноли шпинделя:96 мм
Расстояние между шпинделем и столом/основанием:410 мм
Размер основания (Д×Ш):345 × 520 мм
Диаметр опорной колонны:70 мм
Расстояние шпиндель-колонна:205 мм
Материал основания станка:Чугун
Частота вращения шпинделя:200÷2350 об/мин.
Диаметр хвостовика зажимаемого инструмента:1÷16 мм
Материал рабочего стола:Чугун
Размер рабочего стола (Д × Ш):275 × 245 мм
Угол наклона стола:-45…+45
Лазер - указатель:Есть
Подсветка:Есть
Длина электрошнура:1.8 м
Тип вилки:TH-015T
Максимальная нагрузка на рабочий стол:30 кг
Функция нарезания резьбы:Есть
Максимальный диаметр сверления в дереве:50 мм
Максимальный диаметр сверления мягкие металлы:20 мм
Максимальный диаметр сверления твердые металлы:18 мм
Габаритный размер (Д × Ш × В):710 × 585 × 1120 мм
Размер упаковки (Д × Ш × В):1060 × 610 × 380 мм
Масса нетто:96 кг
Масса брутто:100 кг
Комплект (кратность) продажи:1 шт
Гарантийный срок:12 мес.
